En kraftöverföringsaxel – eller K-axel eller PTO-axel som den ofta kallas – är hjärtat i kopplingen mellan din traktor och ditt redskap. Utan den stannar arbetet. Med fel axel riskerar du driftstopp, skador på maskinen eller i värsta fall en allvarlig olycka. Hallant har ett stort utbud av olika typer av kraftöverföringsaxlar från vanliga standardaxlar till dubbel vidvinkelaxlar från det världsledande italienska varumärket Eurocardan som ersätter och är likvärdiga med Bondioli, Weasler, Walterscheid, Sparex och i vissa fall håller högre kvalité än övriga varumärken på marknaden.
Vi på Hallant hjälper dig hitta exakt rätt kraftöverföringsaxel och/eller reservdelar till dina befintliga – men för att vi ska kunna ge dig bästa möjliga rådgivning behöver vi veta lite om din maskin och din befintliga axel.
Den här guiden leder dig steg för steg genom vad du behöver ta reda på.
Vad är en kraftöverföringsaxel och hur fungerar den?

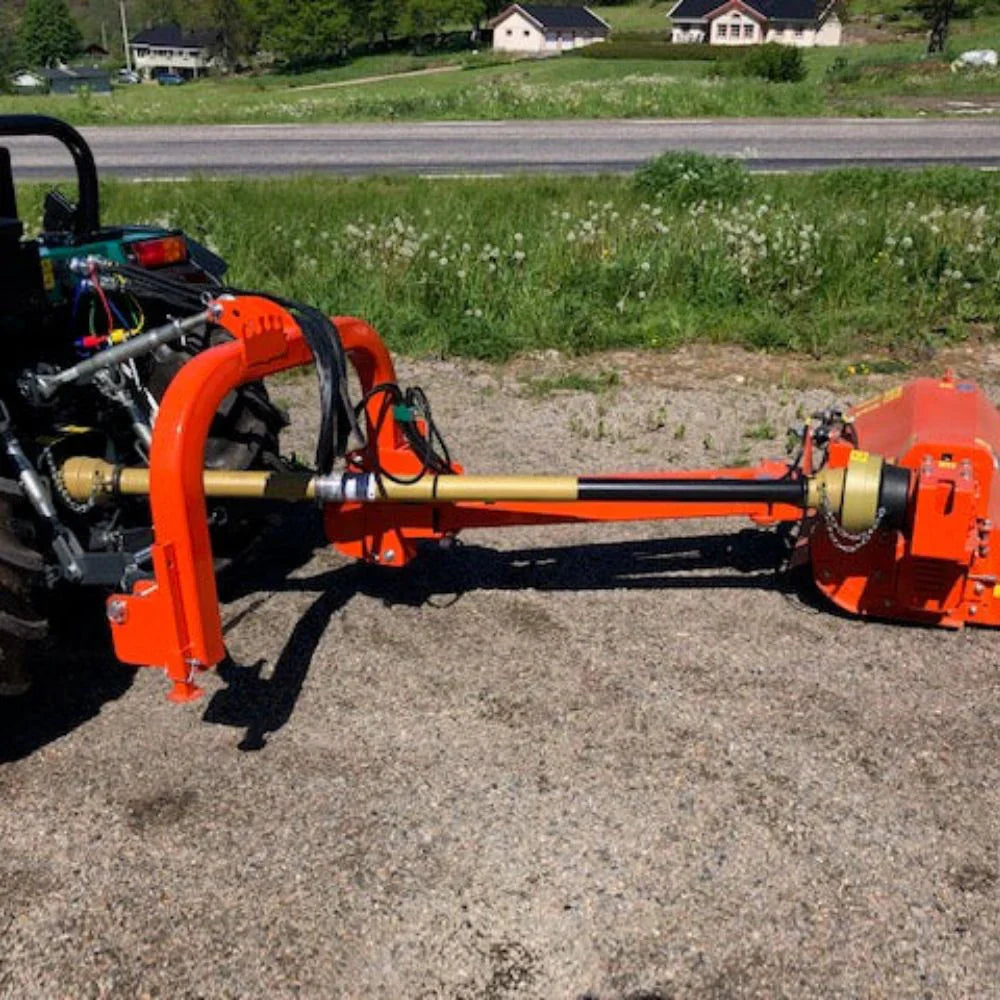

En kraftöverföringsaxel utnyttjar traktorns mekaniska kraft och överför den via PTO-uttaget till ett kopplat redskap – oavsett om det är en slåttermaskin, flishugg, jordfräs eller något annat. Inuti det yttre skyddet roterar axeln med hög hastighet, medan skyddet själv står stilla. Det är därför skyddet är kritiskt: utan det kan kläder, skosnören eller fingrar fastna på ett ögonblick.
En sliten eller skadad K-axel ska alltid bytas ut omedelbart. Det är inte en kostnad att skjuta på.
Steg-för-steg: Så identifierar du rätt axel
1. Avgör vilken typ av axel det är
Börja med att ta reda på vilket redskap eller maskin axeln används till. Är det en standardaxel eller en vidvinkelaxel (eller dubbel vidvinkel)? Skillnaden ligger i hur stor arbetsvinkel som krävs mellan traktor och redskap. Notera även fabrikat om det går att utläsa från skyddet eller märkplåten.
2. Räkna antalet splines
Splines är de längsgående räfflorna på axelns ände som låser den mot PTO-uttaget. De vanligaste är 6, 20 och 21 splines. Vid 6 splines behöver du även ange diameter:
- 1 3/8" – 6 splines (ca 35 mm)
- 1 3/4" – 6 splines (ca 44 mm)
3. Mät knutkorset
Ta fram ett skjutmått och mät knutkorsets A- och AØ-mått (diameter på lagertapp och längd på korset). Det är ett av de viktigaste måtten för att hitta rätt kors eller helt ny led.
4. Mät och identifiera profilröret
Profilröret är den teleskopiska delen av axeln. Du behöver veta:
- Längd (komprimerad och utdragen)
- Diameter
- Form – vanliga profiler är fyrkant, trekant, stjärna och citron
5. Kontrollera kopplingens moment
Olika redskap kräver olika vridmoment. Momentvärdet finns oftast angivet direkt på kopplingen. Saknas det – kontakta redskapstillverkaren.
6. Identifiera olika säkerhetskopplingar
Kopplingen är ofta maskinspecifik och måste bli rätt. Vanliga typer:
- Smatterkoppling – löser ut vid överlast via ett smatterljud
- Brytbultskoppling – en bult går av vid överlast och skyddar drivlinan
- Lamellkoppling – mjuk kraftöverföring via friktionslameller
- Frihjulskoppling – tillåter fri rotation i en riktning
- Kombinationskoppling – kombinerar flera skyddsfunktioner
- Friktionskoppling – reglerar kraftöverföringen via friktionskraft
- Automatkoppling – kopplar in och ur automatiskt
Underhåll förlänger livslängden
Regelbunden smörjning av leder och profilrör är det enklaste sättet att förlänga axelns livslängd. Kontrollera även skyddet – är det sprucket eller saknas det delar ska det bytas direkt. Ett intakt skydd är inte valfritt.
Reservdelar
Vid hårt arbete är det lätt att en kraftaxel går sönder och när en del behöver bytas är det viktigt att få tag på rätt reservdel snabbt. Vi har lång erfarenhet utav att sälja kraftöverföringsaxlar och ett brett register av leverantörer så vi kan snabbt hjälpa dig med reservdelar till Eurocardan men även övriga varumärken som Bondioli, Weasler, Walterscheid, Sparex. Har du behov av en speciallösning löser vi det också.
Behöver du hjälp att hitta rätt?
Ju mer information du kan ge oss om din axel och maskin, desto snabbare kan vi hjälpa dig. Kontakta oss med dina mått och specifikationer – vi guidar dig till rätt del.
